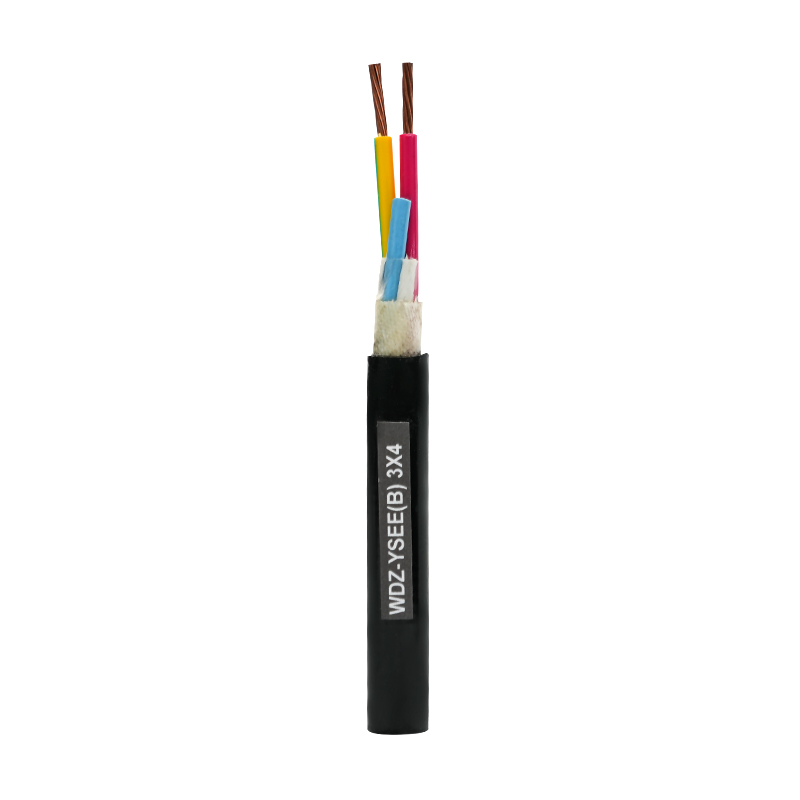

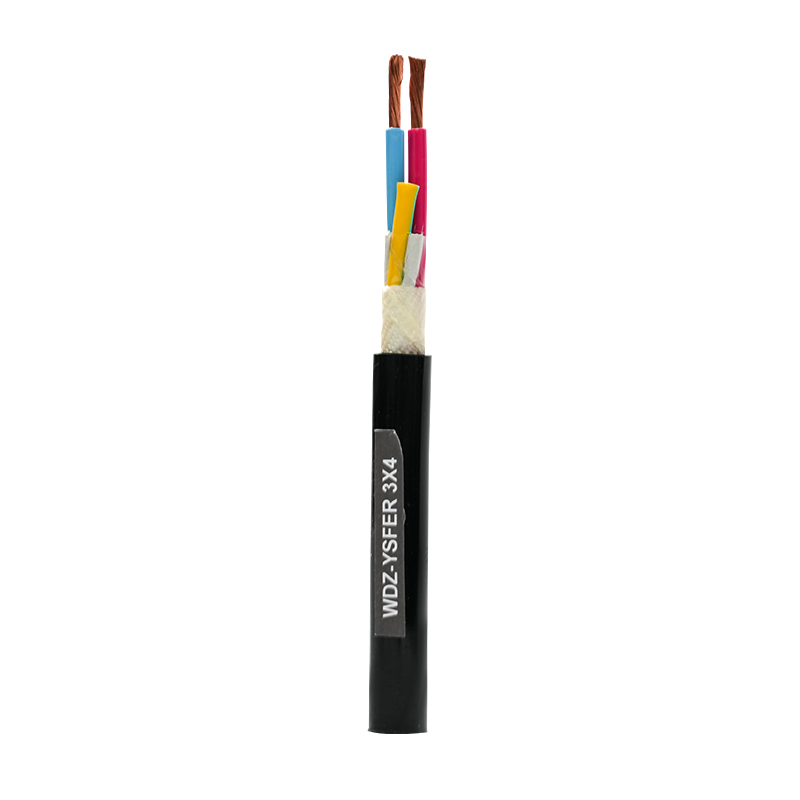

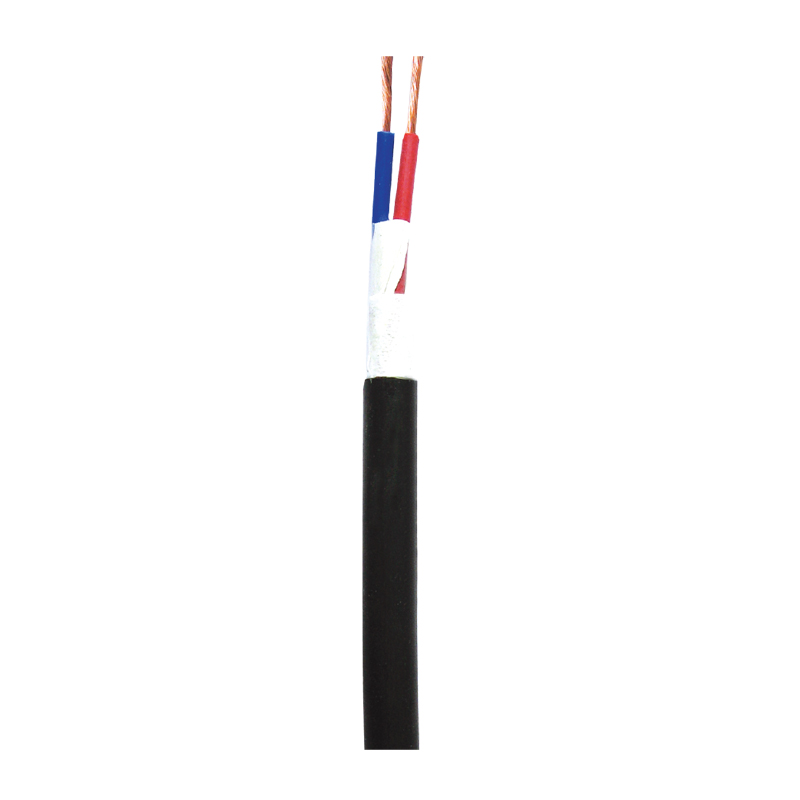

映画や舞台の照明機器や機械システムに安定した電力伝送を提供するために特別に設計された電源ケーブルは、高品質の絶縁材料と耐摩耗性ジャケットを使用しており、過酷な環境でも良好な電気的性能と機械的強度を保証します。これらのケーブルは高電流負荷に耐えることができ、継続的かつ安定した電力供給を提供して、舞台装置の高電力需要を満たしながら、照明装置の通常の動作をサポートします。
製品の特性と用途:
この製品は、AC定格電圧（U/U）0.6/1KVおよび450/750V以下の舞台照明、電気機器、舞台機械などの機器の電力エネルギーの伝送に適しています。この製品は、テレビ局、劇場、スポーツ競技場、各種文化公演会場などの電力エネルギー伝送に広く使用されています。
映画、テレビの照明機器および舞台機械用の電源ケーブルは、規格 Q/321084KLB08 に準拠しています。
| コア数 | コア数 x 公称断面積 mm | おおよその外径 mm | おおよその重量 kg/km | ||
| ZR-YSW ZR-YSWV(B) ZR-YSYJV ZR-YSYJV(B) DDZ-YSW DDZ-YSW(B) WDZ-YSYJE WDZ-YSYJE(B) WDZ-YEE WDZ-YEE(B) | ZR-YSFVR ZR-YSWVR ZR-YSYJVR DDZ-YSWR WDZ-YSYJER WDZ-YEER WDZ-YSFER WDZ-YSFUR WDZ-YSFGR FH-YSFGR | ZR-YSW ZR-YSWV(B) ZR-YSYJV ZR-YSYJV(B) DDZ-YSW DDZ-YSW(B) WDZ-YSYJE WDZ-YSYJE(B) WDZ-YEE WDZ-YEE(B) | ZR-YSFVR ZR-YSWVR ZR-YSYJVR DDZ-YSWVR WDZ-YSYJER WDZ- -YSEER WDZ-YSFER WDZ-YSFUR WDZ-YSFGR FH-YSFGR | ||
| シングルコア | 1×2.5 | 6.3 | 6.7 | 65.7 | 69.6 |
| 1x4.0 | 7.2 | 7.7 | 90.8 | 96.4 | |
| 1x6.0 | 7.6 | 8.3 | 113.1 | 121.5 | |
| 1x10 | 8.8 | 9.2 | 161.6 | 167.1 | |
| 1x16 | 9.8 | 10.6 | 225.1 | 237.3 | |
| 1x25 | 11.4 | 12.2 | 330.7 | 340.2 | |
| 1x35 | 12.4 | 13.4 | 427.7 | 444.8 | |
| 1x50 | 14.4 | 15.3 | 571.1 | 605.5 | |
| 1x70 | 16.1 | 17.6 | 778.9 | 834 | |
| 1x95 | 18.4 | 19.7 | 1062 | 1095 | |
| 1x120 | 19.9 | 21.6 | 1305.6 | 1359.9 | |
| 1x150 | 二十二 | 23.8 | 1604.4 | 1684.4 | |
| 1x185 | 24.2 | 25.7 | 1990.2 | 2003 | |
| 1x240 | 26.9 | 29.0 | 2566.7 | 2621.1 | |
| 1x300 | 32.5 | 34.5 | 3391.5 | 3414.1 | |
| 2コア | 2x1.5 | 9.4 | 10.2 | 110.2 | 122.5 |
| 2x2.5 | 10.2 | 11 | 139.5 | 151.1 | |
| 2x4 | 12 | 13 | 198.2 | 215.4 | |
| 2x6 | 12.8 | 14.2 | 247.1 | 273.2 | |
| 2x10 | 15.5 | 16.3 | 364.3 | 381.3 | |
| 2x16 | 17.7 | 19.3 | 516.8 | 556.1 | |
| 2x25 | 21.1 | 22.7 | 768.5 | 806.3 | |
| 2x35 | 23.1 | 25.3 | 985.8 | 1057.8 | |
| 2x50 | 21.3 | 29.3 | 1188 | 1449 | |
| 2x70 | 23.7 | 33.9 | 1617.1 | 1991.1 | |
| 2x95 | 26.7 | 38.3 | 2181.9 | 2616.2 | |
| 2x120 | 29.1 | 41.9 | 2685.3 | 3225.6 | |
| 2x150 | 32.1 | 46.3 | 3299.7 | 3995.5 | |
| 2x185 | 35.5 | 50.3 | 4108.4 | 4760.9 | |
| 3コア | 3x1.5 | 9.9 | 10.7 | 134.1 | 147.5 |
| 3x2.5 | 10.7 | 11.6 | 173 | 186.4 | |
| 3x4 | 12.7 | 13.8 | 251.6 | 271.5 | |
| 3x6 | 13.5 | 15.3 | 318.8 | 353.2 | |
| 3x10 | 16.4 | 17.5 | 476.1 | 506 | |
| 3x16 | 18.8 | 20.7 | 685.8 | 739.7 | |
| 3x25 | 22.4 | 24.3 | 1029.3 | 1080.2 | |
| 3x35 | 24.8 | 26.9 | 1347.5 | 1415.7 | |
| 3x50 | 24.7 | 31.4 | 1686 | 1964.9 | |
| 3x70 | 27.7 | 36.3 | 2316.7 | 2707.6 | |
| 3x95 | 31.5 | 41.1 | 3153 | 3578.9 | |
| 3x120 | 34.3 | 44.9 | 3889.4 | 4421.3 | |
| 3x150 | 37.9 | 49.6 | 4781.1 | 5483.7 | |
| 3x185 | 41.9 | 53.9 | 5953.3 | 6544.9 | |
| 3x240 | 47.7 | 61 | 7772.8 | 8565.9 | |
| 3x300 | 52.3 | 68.5 | 9665.8 | 10826.5 | |
| 4コア | 4x1.5 | 10.7 | 11.6 | 162.8 | 179 |
| 4x2.5 | 11.6 | 12.6 | 213 | 228.9 | |
| 4x4 | 3.8 | 15.3 | 312.8 | 341 | |
| 4x6 | 15.1 | 16.8 | 407.3 | 444.1 | |
| 4x10 | 18.2 | 19.1 | 614.4 | 636.9 | |
| 4x16 | 20.8 | 22.7 | 883.5 | 938.5 | |
| 4x25 | 24.9 | 26.8 | 1333.4 | 1381.7 | |
| 4x35 | 27.3 | 29.9 | 1734.4 | 1833 | |
| 4x50 | 25.9 | 34.9 | 2130.0 | 2545.6 | |
| 4x70 | 29.1 | 40.3 | 2951.1 | 3510.9 | |
| 4x95 | 33.5 | 45.6 | 4050 | 4642.2 | |
| 4x120 | 36.7 | 50.1 | 5017.5 | 5769.6 | |
| 4x150 | 40.7 | 55.1 | 6174 | 7128.9 | |
| 4x185 | 45.1 | 60.1 | 7694.9 | 8541.8 | |
| 4x240 | 50.9 | 68.0 | 10038.6 | 11183.6 | |
| 4x300 | 56.5 | 76 | 12524.5 | 14053.6 | |
| 5コア | 5x1.5 | 11.6 | 12.7 | 193.75 | 214.8 |
| 5x2.5 | 12.7 | 13.7 | 257.35 | 274.2 | |
| 5x4 | 15.4 | 16.7 | 384.08 | 411.7 | |
| 5x6 | 16.5 | 18.6 | 495.34 | 550 | |
| 5x10 | 19.9 | 21.2 | 748.89 | 788.2 | |
| 5x16 | 22.8 | 25.2 | 1081.89 | 1162.4 | |
| 5x25 | 27.3 | 29.7 | 1636.41 | 1710.9 | |
| 5x35 | 30.2 | 33.3 | 2149.18 | 2284.8 | |
| 5x50 | 32.1 | 38.7 | 2806.2 | 3155.5 | |
| 5x70 | 36 | 44.7 | 3852.4 | 4353.4 | |
| 5x95 | 41.5 | 50.8 | 5275.7 | 5783.5 | |
| 5x120 | 44.7 | 55.8 | 6488 | 7186 | |
| 5x150 | 49.4 | 61.4 | 7993 | 8881.9 | |
| 5x185 | 55 | 66.9 | 9963.7 | 10634.7 | |
| 5x240 | 62.7 | 75.9 | 13026.5 | 13959.3 | |
| 5x300 | 69.9 | 84.1 | 16240.5 | 17411.7 | |
1998年に設立された揚州亜光ケーブル有限公司は、電線・ケーブル、ケーブルアセンブリ、ケーブルトレイの専門メーカーです。専門性と技術力を兼ね備えた小規模巨大企業として全国的に認められています。
同社は江蘇省揚州市に位置し、敷地面積は56,000平方メートル、そのうち26,000平方メートルは標準化された工場であり、480セットの近代的な生産・試験設備を備えている。
当社は、太陽光発電用ケーブル、船舶用ケーブル、制御用ケーブル、計器用ケーブル、そして建物用配線の製造を専門としています。フォーチュン500企業の認定サプライヤーとして、製品の品質には自信を持っています。 カスタムメイド 映画、テレビの照明機器および舞台機械用の電源ケーブル メーカー そして OEM/ODM 映画、テレビの照明機器および舞台機械用の電源ケーブル 工場。
当社は、ISO 9001、ISO 14001、ISO 45001を含む複数のシステム認証を取得しています。さらに、競争力のある製品の多くは、UL、TUV、CCS、ABS、BV製品認証を取得しています。現在、当社は10シリーズ以上、1万種類以上の国際規格に準拠したケーブルの製造能力を有しており、お客様のカスタマイズニーズに基づいたOEMサービスも提供しています。
アジア・オプティカルは過去25年間、実用的なアプローチでケーブル事業に注力してきました。今後も、信頼できる品質、適正な価格、そして卓越したサービスを通じて、世界中のお客様に高品質なサービスを提供し続けることに尽力してまいります。
当社は、完全な生産・品質テスト設備を備えた独自の生産工場と倉庫を所有しています。
当社は従業員の福利厚生を重視し、良好な労働環境と福利厚生を提供しています。
