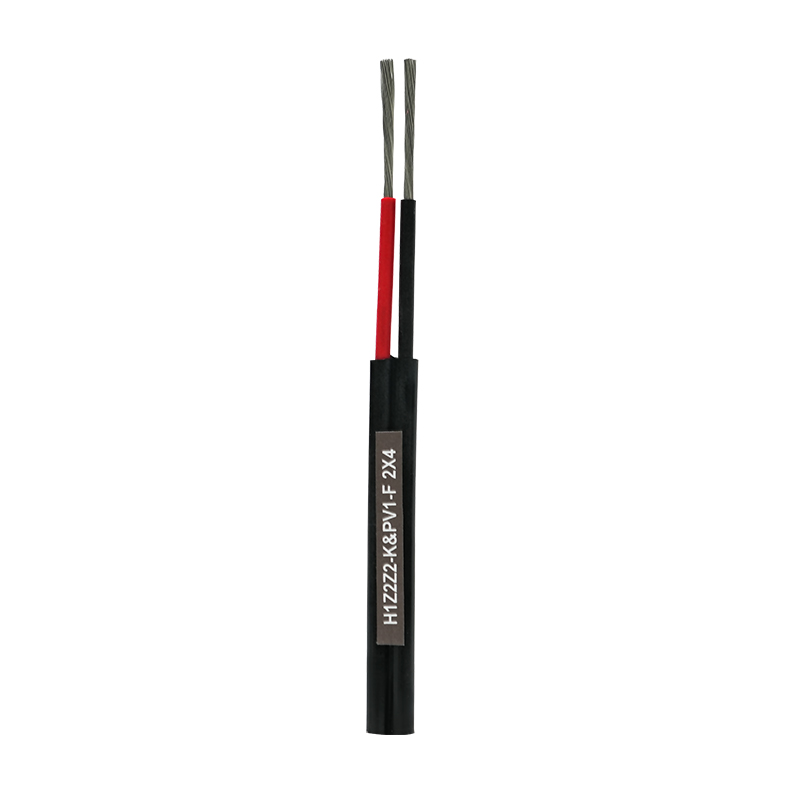

太陽光発電ケーブルは、耐候性、耐紫外線性、耐摩耗性を備えた太陽光発電システム用に設計された特殊なケーブルです。屋外の過酷な環境でも、高温、低温、湿度の変化に耐え、長期間安定して動作します。太陽光発電ケーブルは、特殊な絶縁材料とシースを使用して、直射日光や厳しい気象条件によって引き起こされる経年劣化に効果的に耐え、インバータ、エネルギー貯蔵装置、またはグリッドへの電気エネルギーの効率的かつ安全な伝送を保証します。これらのケーブルは関連する国際的な安全規格や認証も満たしており、信頼性が高く効率的な太陽光発電システムを構築する上で重要なコンポーネントとなっています。
製品の特徴と用途:
本製品は低煙、ハロゲンフリー、難燃性を有し、耐寒性、耐紫外線性、耐オゾン性、耐候性に優れています。主に太陽光接続機器、太陽光発電所、太陽光発電システムなどの分野で使用されます。日内温度差の大きい砂漠、塩霧と湿気の多い沿岸地域、放射線の強い高地地域などで使用可能です。
PPP 59074A:2019 (PV1-F): PPP 59074A:2019 (PV1-F)
EN 50618:2014 (H1Z2Z2-K): EN 50618:2014 (H1Z2Z2-K)
IEC 62930(ed.1) (62930 IEC 131): IEC 62930 (第 1 版) (62930 IEC 131)
| モデル | 仕様 | ケーブル外径の目安 (mm) | おおよそのケーブル重量 キロ/キロ | 20℃ 導体直流抵抗 Ω/キロ | カットオフA | ||
| 単芯ケーブルが宙に浮いている | 単芯ケーブルを物体の表面に配置 | 複数の隣接するケーブルが物体の表面に配置されている | |||||
| PVI-F | 1×1.5mm² | 4.4 | 31.8 | 13.7 | 31 | 30 | 二十四 |
| PVI-F | 1×2.5mm² | 4.8 | 42.7 | 8.21 | 42 | 40 | 33 |
| PVI-F | 1×4mm² | 5.3 | 57 | 5.09 | 57 | 54 | 45 |
| PVI-F | 1×6mm² | 5.9 | 77.5 | 3.39 | 72 | 69 | 58 |
| PVI-F | 1×10mm² | 6.8 | 117.3 | 1.95 | 98 | 96 | 80 |
| PVI-F | 1×16mm² | 9.3 | 193.2 | 1.24 | 132 | 130 | 107 |
| PVI-F | 1×25mm² | 11.1 | 287.8 | 0.795 | 183 | 174 | 138 |
| PVI-F | 1×35mm² | 12.4 | 381.1 | 0.565 | 227 | 215 | 171 |
| PVI-F | 1×50mm² | 14.6 | 544.1 | 0.393 | 287 | 273 | 209 |
| PVI-F | 2×1.5mm² | 4.4×9.0 | 63.7 | 13.7 | 31 | 30 | 二十四 |
| PVI-F | 2×2.5mm² | 4.8×9.8 | 85.4 | 8.21 | 42 | 40 | 33 |
| PVI-F | 2×4mm² | 5.3×10.8 | 114.1 | 5.09 | 57 | 54 | 45 |
| PVI-F | 2×6mm² | 5.9×12.0 | 154.9 | 3.39 | 72 | 69 | 58 |
| PVI-F | 2×10mm² | 6.8×13.8 | 234.6 | 1.95 | 98 | 96 | 80 |
| PVI-F | 2×16mm² | 9.3×18.8 | 378.8 | 1.24 | 132 | 130 | 107 |
| PVI-F | 2×25mm² | 11.1×22.4 | 566.1 | 0.795 | 183 | 174 | 138 |
| PVI-F | 2×35mm² | 12.4×25 | 751.1 | 0.565 | 227 | 215 | 171 |
| PVI-F | 2×50mm² | 14.6×29.4 | 1074.7 | 0.393 | 287 | 273 | 209 |
| H1Z2Z2-K | 1×1.5mm² | 4.8 | 35.9 | 13.7 | 31 | 30 | 二十四 |
| HJZ222-K | 1×2.5mm² | 5.2 | 47.2 | 8.21 | 42 | 40 | 33 |
| HJZ222-K | 1×4mm² | 5.7 | 61.9 | 5.09 | 57 | 54 | 45 |
| HJZ222-K | 1×6mm² | 6.3 | 82.9 | 3.39 | 72 | 69 | 58 |
| HJZ222-K | 1×10mm² | 7.2 | 123.5 | 1.95 | 98 | 96 | 80 |
| HJZ222-K | 1×16mm² | 9.7 | 201.6 | 1.24 | 132 | 130 | 107 |
| HJZ222-K | 1×25mm² | 11.7 | 303.1 | 0.795 | 183 | 174 | 138 |
| HJZ222-K | 1×35mm² | 13.2 | 404.1 | 0.565 | 227 | 215 | 171 |
| HJZ222-K | 1×50mm² | 15.4 | 571 | 0.393 | 287 | 273 | 209 |
| HJZ222-K | 2×1.5mm² | 4.8×9.8 | 71.8 | 13.7 | 31 | 30 | 二十四 |
| HJZ222-K | 2×2.5mm² | 5.2×10.6 | 94.3 | 8.21 | 42 | 40 | 33 |
| HJZ222-K | 2×4mm² | 5.7×11.6 | 123.8 | 5.09 | 57 | 54 | 45 |
| HJZ222-K | 2×6mm² | 6.3×12.8 | 165.7 | 3.39 | 72 | 69 | 58 |
| HJZ222-K | 2×10mm² | 7.2×14.6 | 247 | 1.95 | 98 | 96 | 80 |
| HJZ222-K | 2×16mm² | 9.7×19.6 | 395.6 | 1.24 | 132 | 130 | 107 |
| HJZ222-K | 2×25mm² | 11.7×23.6 | 596.6 | 0.795 | 183 | 174 | 138 |
| HJZ222-K | 2×35mm² | 13.2×26.6 | 797 | 0.565 | 227 | 215 | 171 |
| HJZ222-K | 2×50mm² | 15.4×31.0 | 1128.6 | 0.393 | 287 | 273 | 209 |
| 62930 IEC 131 | 1×1.5mm² | 4.8 | 35.9 | 13.7 | 31 | 30 | 二十四 |
| 62930 IEC 131 | 1×2.5mm² | 5.2 | 47.2 | 8.21 | 42 | 40 | 33 |
| 62930 IEC 131 | 1×4mm² | 5.7 | 61.9 | 5.09 | 57 | 54 | 45 |
| 62930 IEC 131 | 1×6mm² | 6.3 | 82.9 | 3.39 | 72 | 69 | 58 |
| 62930 IEC 131 | 1×10mm² | 7.2 | 123.5 | 1.95 | 98 | 96 | 80 |
| 62930 IEC 131 | 1×16mm² | 9.7 | 201.6 | 1.24 | 132 | 130 | 107 |
| 62930 IEC 131 | 1×25mm² | 11.7 | 303.1 | 0.795 | 183 | 174 | 138 |
| 62930 IEC 131 | 1 × 35 mm² | 13.2 | 404.1 | 0.565 | 227 | 215 | 171 |
| 62930 IEC 131 | 1×50mm² | 15.4 | 571 | 0.393 | 287 | 273 | 209 |
| 62930 IEC 131 | 2×1.5mm² | 4.8×9.8 | 71.8 | 13.7 | 31 | 30 | 二十四 |
| 62930 IEC 131 | 2×2.5mm² | 5.2×10.6 | 94.3 | 8.21 | 42 | 40 | 33 |
| 62930 IEC 131 | 2×4mm² | 5.7×11.6 | 123.8 | 5.09 | 57 | 54 | 45 |
| 62930 IEC 131 | 2×6mm² | 6.3×12.8 | 165.7 | 3.39 | 72 | 69 | 58 |
| 62930 IEC 131 | 2×10mm² | 7.2×14.6 | 247 | 1.95 | 98 | 96 | 80 |
| 62930 IEC 131 | 2×16mm² | 9.7×19.6 | 395.6 | 1.24 | 132 | 130 | 107 |
| 62930 IEC 131 | 2×25mm² | 11.7×23.6 | 596.6 | 0.795 | 183 | 174 | 138 |
| 62930 IEC 131 | 2×35mm² | 13.2×26.6 | 797 | 0.565 | 227 | 215 | 171 |
| 62930 IEC 131 | 2×50mm² | 15.4×31.0 | 1128.6 | 0.393 | 287 | 273 | 209 |
